HR6 熔斷器式隔離開關
● 產品介紹
適用范圍
HR6系列熔斷器式隔離開關(以下簡稱開關)主要用于額定電壓交流380V和660V(45~62Hz)，約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、隔離開關、應急開關，并作為電路保護用，但一般不作為直接開閉單臺電動機之用。
符合標準：GB14048.3 、 IEC60947-3
正常工作條件
1.周圍空氣溫度不高于+40℃，不低于-5℃。
2.安裝地點的海拔不超過2000m。
3.濕度：最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4.周圍環境的污染等級為3級。
5.開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
結構特征
1.開關由底座、蓋和滅弧室等部分組成，均由耐弧塑料制成，為全塑型結構。靜觸頭直接裝在底座上，滅弧室拆裝方便，每個滅弧室都有內室和外室二部份，采用多片金屬滅弧柵，增強了滅弧能力，提高了觸頭壽命。
2.NT型熔斷體裝在蓋的內部，蓋可沿支持件呈扇形旋轉，具有較大的電隔離距離以滿足隔離開關的要求，蓋可以方便地從底座上拆下，使得安裝和更換熔斷體很方便。底座上具有兩組安裝孔，能滿足各種開關柜內及面板上安裝的要求。開關的兩側面，根據需要可裝輔助觸頭，發出指示開關分合狀態的信號。

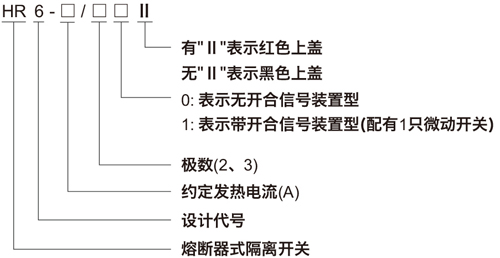

型號及含義
