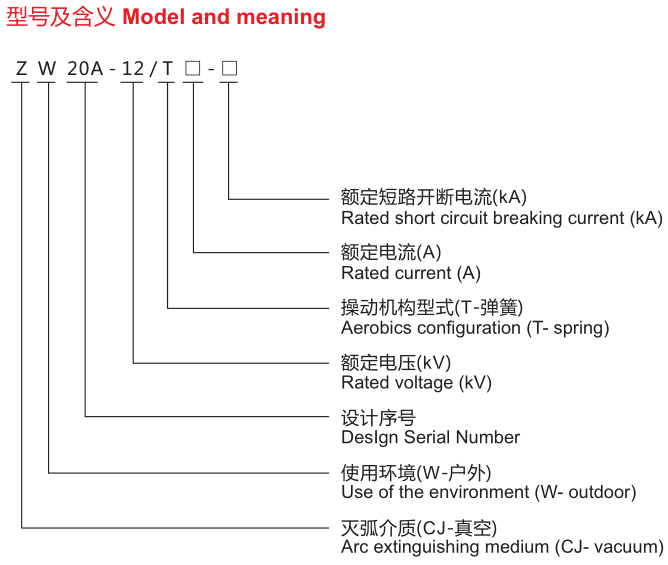

ZW20-12/T1000(630)-25戶外高壓交流(分界)真空斷路器
● 產品介紹
產品說明 Product Description
ZW20A-12/T1000(630)-25型戶外高壓交流分界真空斷路器(以下簡稱斷路器)為額定電壓12KV，三相交流50HZ的戶外配電設備。它采用真空滅弧和SF6氣體作為絕緣介質，是ZW20-12型柱上真空斷路器改進型產品。箱體采用了引進日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線導管也進行了密封性能改進，整體密封性能優良，內部充裝的SF6氣體不泄漏，不受外界環境影響；其彈簧操作機構進行了小型化設計和可靠性和穩定性?xún)?yōu)化，采用直動鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧操作機構提高了好幾倍；主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小、溫升低。所以，ZW20-12型戶外柱上真空斷路器是一種免維護產品，是柱上斷路器的佳品。ZW20A-12較ZW20-12還增加了過流保護、機構彈簧儲能指示，并配備航空插座作二次電氣連接，便于與智能化控制器相結合。優良的電氣和機械性能，使ZW20A-12型戶外柱上真空斷路器得到廣泛的應用。主要用于開斷、關合10KV電力系統的負荷電流及短路電流，適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于電網頻繁操作的場所。本產品與控制器配套，具有優良的重合器功能，能滿足配電自動化系統要求。
本產品主要符合以下標準：
GB1984高壓交流斷路器
GB/T11022高壓開關設備及控制設備標準的共用技術要求
